Audi A4 B5 2001. Панель приборов 8D0920900R D52.

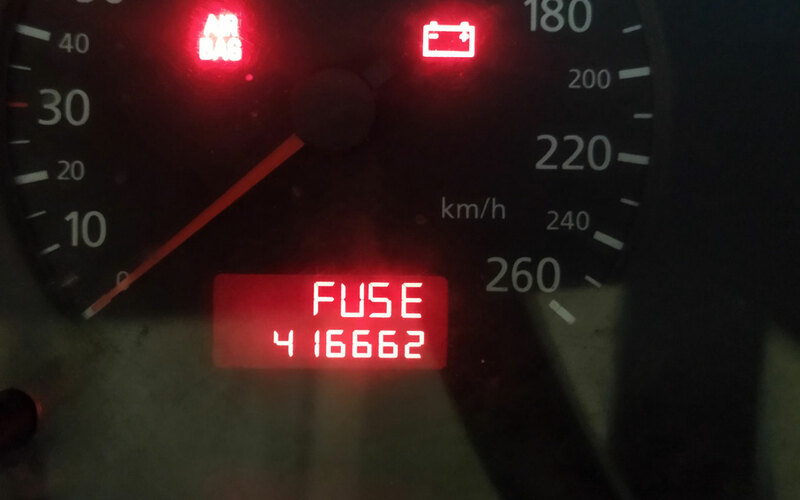

Заявленная неисправность: на trip одометре вместо пробега отображается FUSE, периодически сваливаюся на "0" все стрелки, стрелка температуры ОЖ всегда на минимуме, стрелка уровня топлива показывает фактический уровень только сразу после включения зажигания далее медленно сползает к минимуму, иногда резко возвращается в правильное положение и опять медленно сползает к "R".

Диагностика:

   Панель приборов, память неисправностей:

     01039- Coolant Temperature Sensor (G2) 29-00- Short to Ground

     00771- Fuel Level Sensor (G) 30-10- Open or Short to Plus- Intermittent

     00668- Supply Voltage Terminal 30 53-00- Supply Voltage Too Low

Дефектация:

   Все выше перечисленные дефекты связаны с возникшими от времени непропаями.

Ремонт:

Подобный ремонт должен производится специалистом занимающимся ремонтом автомобильной электроники. "Слепая" пропайка платы может помочь лишь на время из-за общего нагрева платы, а неквалифицированная пайка может привести к невозможности последующего ремонта. Поэтому непропаи нужно локализовать путем измерений мультиметром.

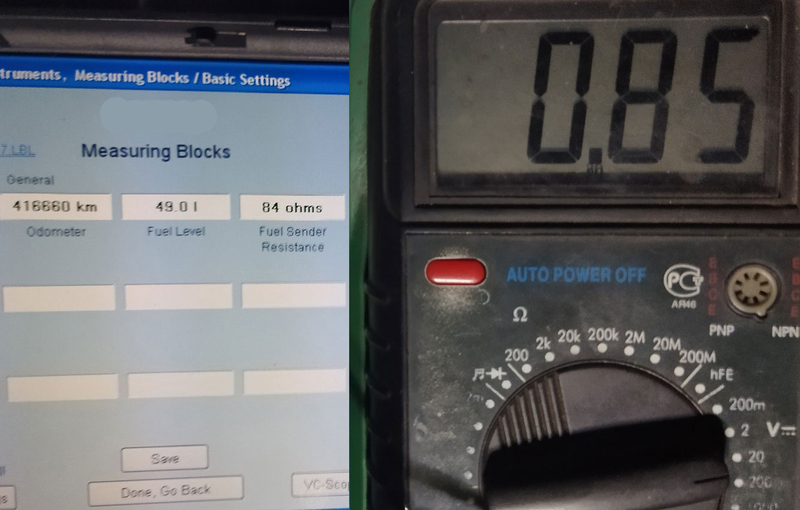

Пример измерения с одновременным мониторингом диагостической программой:

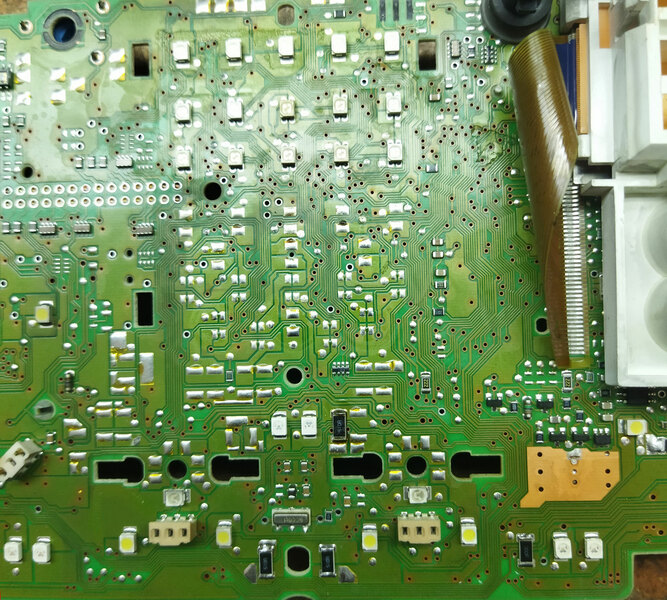

Для ремонта потребуется полностью разобрать панель приборов, примерно вот так:

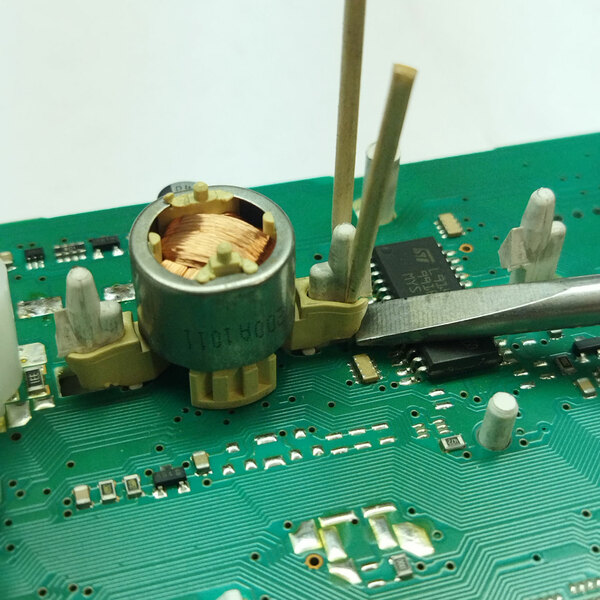

Для снятия моторчиков малых стрел рекомендую растянуть фиксаторы зубочистками и поддомкрачивать отверткой упираясь в плату, поочередно с каждой стороны, в несколько заходов.

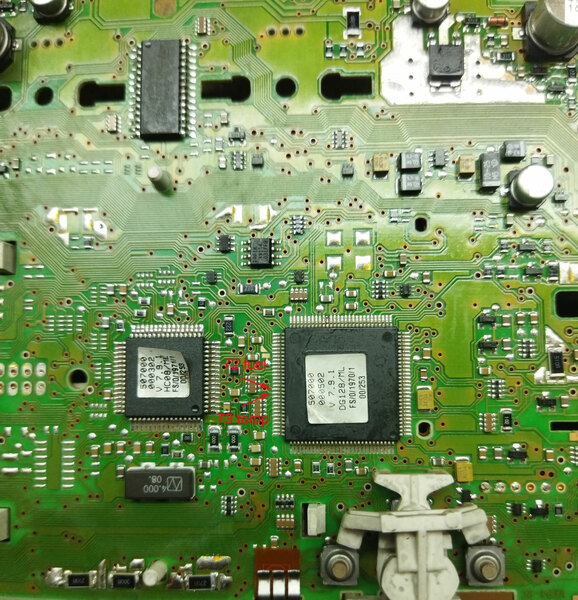

За измерения сигналов отвечает процессор HC912.

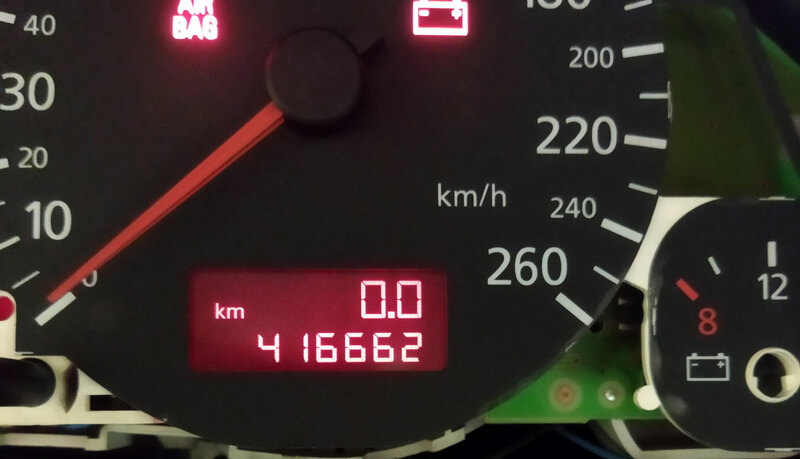

Удачного Вам ремонта!
